全钢地板结构及特点解析
1. 产品介绍 :
“华鹰”全钢地板“采用优质钢板拉伸冲压成型,模板内填充轻型发泡水泥。表面喷塑、防腐防锈处理。四角独立支撑结构,扣槽式线槽盖板,地板的上板为超硬质钢板,下板为深拉深级钢板,地板表面经过导电环氧树脂喷塑处理,内腔填充发泡水泥填料,支座为镀锌结构,高度可调并能自锁。主要组件有:钢地板块、槽盖板、中心盖板、连接件、支架。
2.产品优势:
超低安装高度,地板调节高度范围为 35mm-350mm,节省楼层高度。快速综合布线、维修方便。槽盖板和线槽板互换,可随意出线。
2.1产品特点:
l 全钢、水泥结构具有强度高耐冲击使用寿命长的特点。
l 模板加工尺寸精度高,互换性好。
l 表面喷塑、静电涂装处理,耐腐蚀、防锈。
l 拆装方便,重复利用率高;防火、防尘、防水;载荷大;脚感舒适。
l 相容于各类型综合插座、出线盒。
l 使用者可自行调整出线位置。
l 本系统每块基座地板各自有脚座,皆独立站立,如遇地震或极度特殊外力时,不至产生整体崩塌现象。
3.OA网络地板产品介绍
3.1支撑结构
螺杆(可调节):根据实际情况调节高度及板面水平
上托:铝头
底座:(可根据具体高度选择)底座可进行高度调整,以保持高度一致,并经过镀锌处理,有良好的防腐防潮作用
3.2缓冲垫
皮垫固定面板位置,减少压力,防滑,隔音。
3.3性能指标
名称 |
规格 |
均布载荷 |
集中载荷 |
极限偏差 |
防火性能 |
全钢OA活动地板 |
500*500*28mm |
>12500 |
>2950 |
<0.1mm |
A级 |
全钢OA活动地板 |
600*600*33mm |
>12500 |
>2950 |
<0.1mm |
A级 |

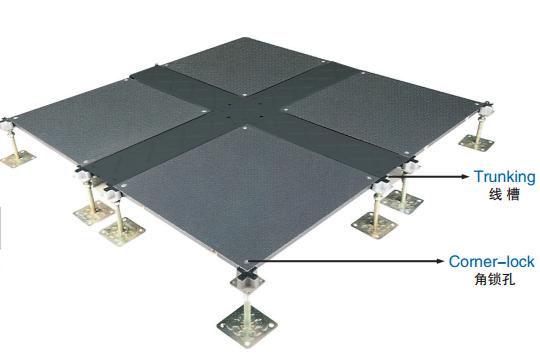

3.4全钢OA活动地板图片
3.5材料说明:
高耐磨防静电贴面:钢板壳结构,底面采用ST14 拉伸板,表面选用 SPCCID 硬质钢板(产地均为上海宝钢),中间用发泡水泥填充,丝杆可任意调节。
3.6主要辅助零件清单
OA网络架空活动地板 |
部件名称 |
型号规格 |
数量 |
500*500*28mm |
标准支撑架 |
加强型 |
3.7付/㎡ |
修边支撑架 |
加强型 |
0.8付/㎡ |
|
螺丝 |
管径6 |
14个/㎡ |
|
600*600*33mm |
标准支撑架 |
加强型 |
2.7付/㎡ |
修边支撑架 |
加强型 |
0.8付/㎡ |
|
螺丝 |
管径6 |
11个/㎡ |
